필댐(Fill Dam), 표면 차수벽형, 기초처리 방식, Dowelling 두웰링공 Dental Thrust

댐은 중력식, 콘크리트, 필댐 등으로 구성됨.

기초처리 : 그라우팅, LUGEON

1. 목적 : 기초지반 개량, 차수, 균질, 지지력

2. 그라우팅 공법 (그림 필요. 주로 암반층)
A. CURTAIN : 차수, 파이핑 방지, 상류측, 간격 1.0~3.0m, 깊이 d=H/3+C or 0.5~1.0 H 25~40m, LUGEON 1 이하. 5~30 bar (길고 듬성)
B. BLANKET : 차수, 암반 균질, CURTAIN 과 CONSOLIDATION 사이, 표면 1~2 bar, 5m
C. CONSOLIDATION : 댐체 하부, 간격 1.5~5.0m, 깊이 5~15m, LUGEON 2~5, 5 bar 이하. (짧고 촘촘)
D. CONTACT : 댐과 기초 암반 사이 공극을 채움.
E. RIM : 댐 주위 암반의 차수
F. 재료 : 아스팔트, 벤토나이트, 시멘트

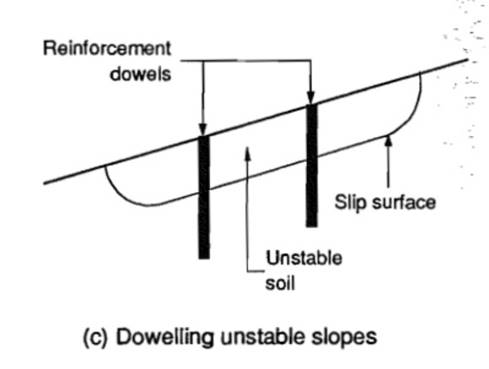

3. 연약층 : DOWELLING 공 등 (콘크리트로의 치환)

Soil Nailing, 지반개량, 흙막이, 사면, 댐체

단층 파쇄대의 보강방법
- Soil Nailing 과 같이 연약한 부분에 Anchor 를 심고 콘크리트로 치환
- 연약토, 파쇄대를 채워넣는 방법으로 지반 강화
- 마찰저항력 증대
- 기본적으로 Concrete 를 치환하면서 Dowel bar 를 심어 전단력과 마찰력을 증대시키는 역할.
- 추력전달공 (Thrust block) : 댐의 거동을 암반까지 전달. Block 이나 Arch 형태.
- 암반 PS 공 : 암반과의 연결 (강봉 등)
- Grouting 과 같은 개념이나 부분적으로 취약한 부분을 보강할 수 있음.

4. 특수그라우팅 : LW, JSP, SGR, 주입압력, 깊이, 주입량 등으로 설계 후 시공관리

5. 앵커

6. 경제성 고려 필요, 세부적인 지반조사 기반 필요.

7. 시공순서 : TEST (LU), RQD, CORE -> 그라우팅 주입 -> 개량효과 확인 (check hole)

필댐의 구성 : 누수, 파이핑 관리 필요.
- 세굴방지 매트
- 차수ZONE, 반투수ZONE, 투수ZONE, 표면사석, 표면차수벽

LUGEON
- 10Q /PL, 10kg/cm2, 1m, 10분 동안 통과하는 Quantity (liter)
