흙막이 경험적 추정 안정성 평가, 흙막이 변위

흙막이 해석 범위 : 3H 양쪽, 2H 하부까지 수치해석 모델 작성

흙막이 해석 내용
-       벽체 수평변위 : 허용변위량과 비교
-       벽체 응력 검토 : Strut (휨응력, 압축응력), 띠장 (휨응력, 전단응력), 측면말뚝 (휨응력, 전단응력), CIP (압축, 전단, 인장)
-       인접구조물 검토 : 변위 및 부등침하, 각변위 1/500
-       지하매설물 검토 : 침하량
-       인접도로 : 침하량

탄소성 해석 : SUNEX
-       발생응력과 허용응력 비교
-       굴착저면 안전검토 – 근입깊이, 히빙(5.7, 5.14cu 와 파괴면을 따라 비교), 파이핑(보일링) (한계유속, Terzaghi, 동수구배, 유선망)

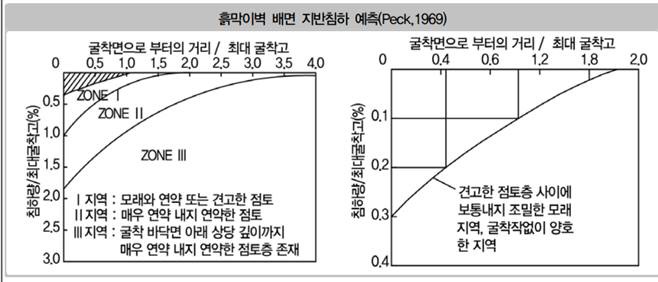

Peck

지반의 특성에 따라 지하안전영향평가시 해당 지역의 범위를 설정.

Caspe

굴착영향거리, 45+pi/2 기준 settlement 측정 및 분석/계측/관리

3.6D 정도까지 변위수렴구간으로 판단하여 검토 필요.
