지중응력 (2:1법과 다른 뉴마크원) Newmark Chart

ENGINEER/토목-Civil
반응형

지중응력은 토압과 함께 흙의 전단강도와 비교하여 안전성을 검토하는데 가장 기본이 되는 항목.



- Newmark 영향원 (Influence Chart) : 등분포하중으로 인한 임의의 점에서의 연직응력 증가량. Nq/200. 미세면적으로 나누어 불규칙한 형상의 구조물에 적용되는 지중응력을 계산함.

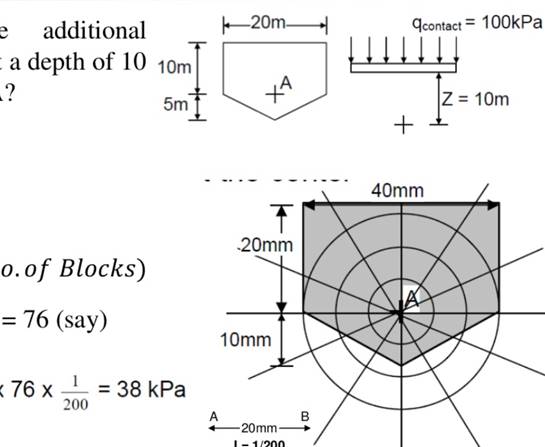

Newmark 영향원 Sample 하나 참고

비정형 평면을 가진 구조물이나 하중으로 인한 특정 지점의 지중응력을 계산할 때 사용.
block 의 개수(200개)와 0.005 를 기억하도록.


하중의 형태나 증가가 선형이면 쉽게 표를 통해 지중응력 증가량을 구할 수 있음.

하지만 불규칙한 경우 어려움. 동심원 형태의 차트를 이용한 지중응력을 계산.

영향원에 해당되는 block 의 수를 세어서 연직응력 증가량을 계산.



- 지중응력 : 부력을 고려함. 유효응력만큼.
- 지상의 추가 하중에 따른 지중응력 증가

1. 균질, 등방, 선형적 탄성을 가정함.
2. 영향계수를 사용. R(평면상의 거리), Z(깊이) 에 따름.
3. 2:1 경사법 (1:1로 양방향에서 길이가 늘어난다고 보면 됨.)



흙의 전단강도와의 비교보다는 지하지장물의 안전성을 검토할 때 주로 사용되며,
강관의 경우 deflection 검토, buckling 검토를 allowable limit 내부로 들어오는지 검토하고 (AWWA M11)
콘크리트의 경우 자체 강성(철근 고려)을 지중응력과 비교하고, 또 압력관의 경우 자체 내압도 함께 검토하여 최종 결정한다.
