연약지반 개량, Underpinning - Compaction Grouting (CGS)

1. 장비 선정

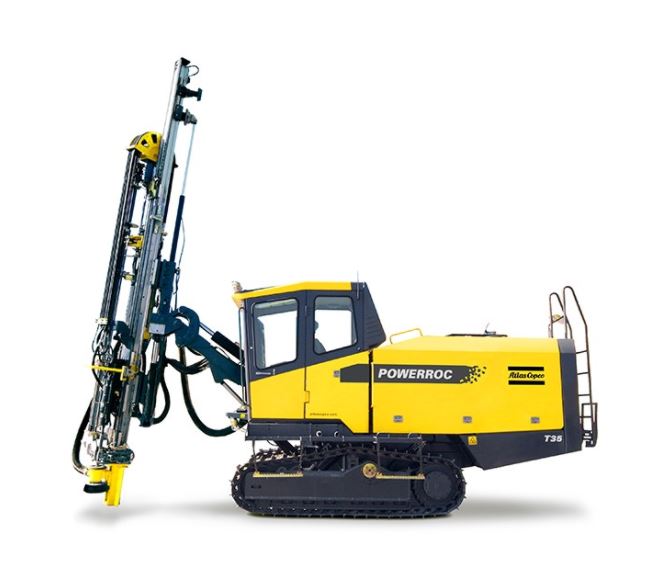

 - Drilling Machine

 - Grout 배합관련 장비 (믹서, 비빔, 펌프, Injection)



2. 재료

 - OPC-I (Portland Cement type I)

 - 규산소다, 급결제/지연제(필요 시)

 - W/C = 1.0 (중량 기준)

 - 슬럽프 치는 낮게 하여 치환/다짐될 수 있도록.

(보통 시멘트계는 액상주입, 침투에 의한 물유리계, 압을 올려 수평분사하는 제트, CGS 처럼 치환/다짐하는 방법 등이 있음.)



3. 시공

 - Drilling (D50 천공)

 - 압력 : 1 bar (0.1 MPa) 이상 적용 필요. (최대 0.3~0.4 Mpa)

 - 주입 기간 : 최대 압력으로 더 이상 주입이 되지 않을 때까지 (압력의 결정이 중요함.)

 - 위의 주입행위를 stage 별로 진행. (0.5m 씩 반복, 보통 한 stage 별로 80L 정도 소요)

 - 천공 시 분진 방지를 위한 주수.



4. 효과

 - Gap Grouting : Packer 를 이용한 초기 공볍 유지 및 추후 본 Grouting 품질 확보. (급결제 사용)

 - Compaction Grouting : 천천히 주입하여 주변 지반을 안정화 (다짐, 치환 효과)

 - 효과를 유지하기 위해 vertical 과 inclined 를 조합함.

 - 간격은 1.0m 정도로 수행.



5. 활용

 - 지반개량, 지반 공극채움, 구조물 침하, 세굴 방지 (파이핑), 차수, 차단
