용접 기호 완전 정복

키워드 : 목두께, 각장, 다리길이, 현장용접, 테스트 방법, staggered

기호 줄아래 쪽에 있는 것이 화살표를 가리키는 방향 쪽이라는 것을 잊지 말자.
backing strip 명심하도록 하고.
Groove 칠 때 flushing 을 할 때만 저렇게 표현한다.

정보들이 들어가는데, 앞쪽에 붙는 것은 두께 정보들

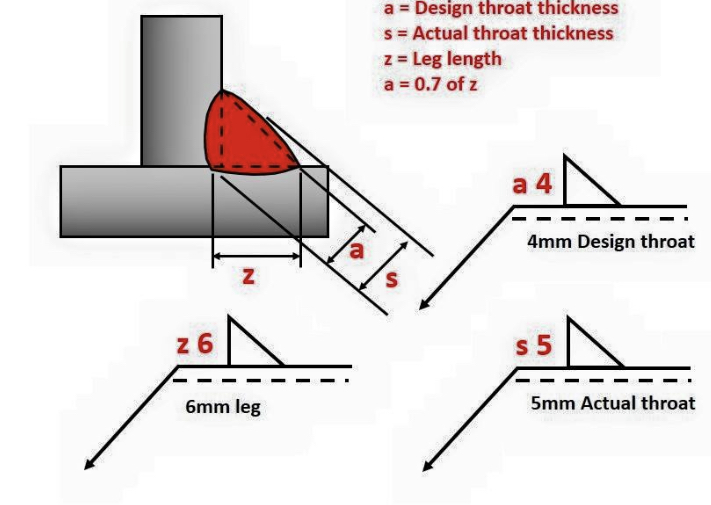

두께는 목두께,
실제 목두께,
각장 등으로 나뉘고
staggered 도 있고, stitch 도 있다. 헷갈리지 말자.

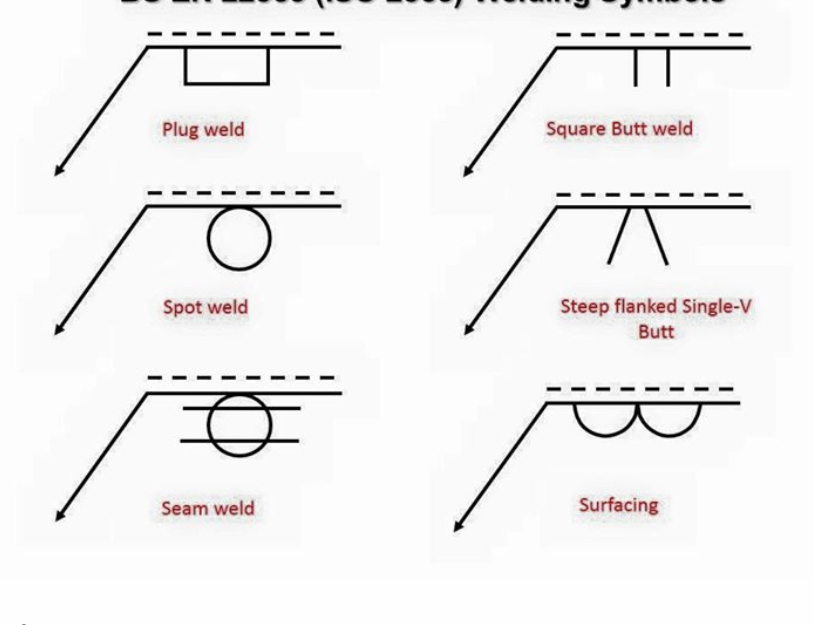

butt 는 알겠고,
plug 도 알아야겠고,
spot 도 알아야겠고

Fillet 이면 목두께지만,
bevel 이면 bevel 두께로.

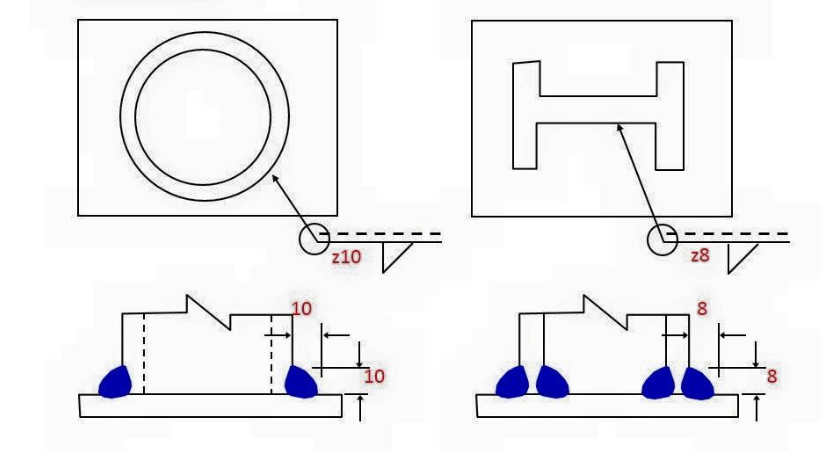

all around 는 상황에 따라 다르고

목두께는 이런 식으로 적도록 한다.

대칭이 아닌 모양인 경우 (fillet 이면 관계없겠고)
(Bevel 이나 K type)
오른쪽에서 가리키면 오른쪽이 flat
왼쪽에서 가리키면 왼쪽이 flat

왼쪽에서 가리키더라도 기호의 모양이 변하지는 않는다는 것 잊지 말자고.

용접은 중요한 것이 TEST
당연히 육안검사를 우선으로 하고
내부 결함은 볼 수가 없으니 NDT를 하도록 한다.
UT : 대형 가스관 등에 초음파이용
RT : 방사선, 뒤에 필름
MT : 자분탐상. 휴대성이 좋다.
PT : 빨간색, 하얀색 뿌리고 스며든 것을 보고 판단.

거기서 발견되는 결함의 종류는
1. 언더컷 : 전류가 높거나 빨리 하는 경우
2. 오버랩 : 전류가 낮거나 늦은 경우
3. 용입부족 : 전류가 낮고 빠른 경우.
4. 균열 : 강성이 너무 큰 경우. 예열/후열 필요. 모재에 각종 함유량이 많은 경우
5. 기공, 슬랙 : 급속한 응고나 느린 경우 슬랙이 선행.
6. 용락 : 전류가 높고, 아크가 길 때

용접 process 의 종류
AW : Arc Welding
OFG : OxyFuel Gas Welding
RW : REsistance Welding
SSW : Solid State Welding

AW
SMAW (Shielded Metal)
수동용접, 피복아크용접
장비 단순, 좁은 곳 가능, 생산성 낮음, 다량의 슬랙
GMAW (Gas Metal) - MIG/MAG
생산성 높고, 속도가 빠름, 용착효율, 슬래그 없음, 자동화, 모재 오염에 민감, 장비
GTAW - TIG
텅스텐, (Electrode, Filler), 모든 자재에 가능, 생산성 낮고 장비 비쌈.
SAW
