DCM (Deep Cement Mixing Method) 공법 안정, 교반, 개량

연약지반은 물론 치환을 하는 것이 가장 Simple 하고 불확실성을 줄이는 길이기는 하지만,

여건 상 불가능하기 때문에 많은 방법 들이 고안되었다.



안정액의 사용은 이론 상으로는 이해하고 받아들이기 쉽지만,

실제 Guarantee Issue 가 항상 논란의 여지가 된다.

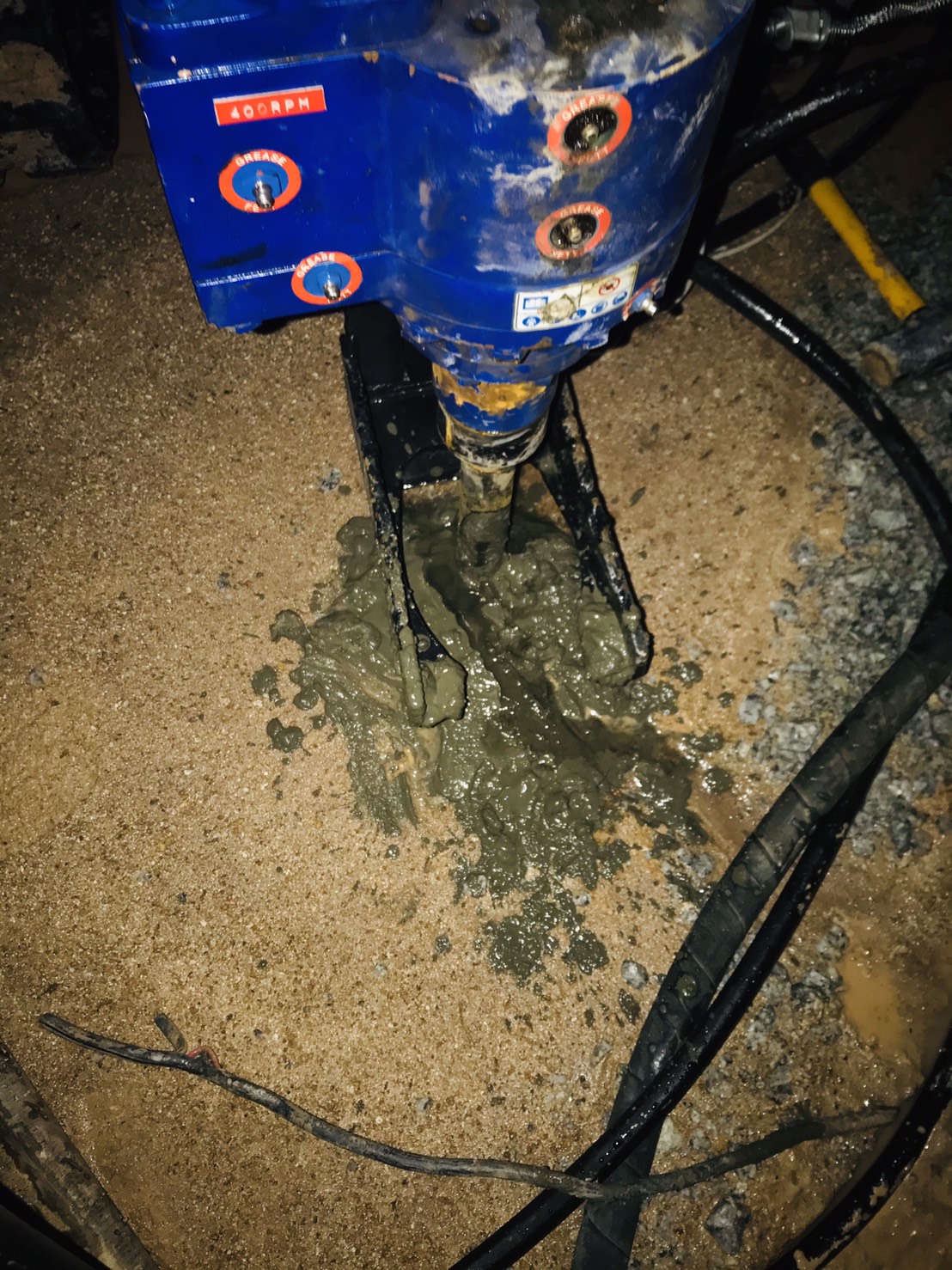

CGS 공법 적용 중



DCM 은 안정액, 교반, 주변영향 적음으로 대표되는 연약지반 개량 공법으로

원지반을 그대로 활용한다는 특징이 있다.

시공순서는 조사 -> 혼합비 설정 -> 시공(굴진-교반-재굴진-고화재) -> 확인 시험의 순서가 되고,

시멘트와 물의 혼합비가 중요한 요소로 작용하며, (슬러리)

저압으로 주입하면서 원지반과 혼합재를 교반하면서 원지반을 경화시키는 원리를 이용한다.



확인 시험을 위해서는 시멘트가 경화되는 시간을 일부 고려하여 7~28일 사이에 할 수 있다.

공법 이름에서 확인할 수 있듯이, 심층혼합이 다른 공법과의 다른 점이고,

육상/해상 등 다양한 곳에 제약없이 적용할 수 있는 장점이 있다.

적용 대상 : 연약지반 개량, 차수, 액상화 방지 등.

그리고 연약지반을 원위치에서 교반하여 적용하면서 환경적인 문제나 골재/준설/사토 등의 문제가 적어진다.



어떻게 혼합을 하고, 주입/교반을 하면서 어떻게 분석을 하고, 변화된 적용을 시행할지가 중요하다.



다른 공법과의 비교

 - SCP : 모래라는 재료의 수급관련 문제.

 - 안정액 공법 (CGS, JSP, LW, etc.) : 주입량에 대한 확인 문제, 깊은 심도의 압력 관련 문제.

 - DCM : 30m 까지 가능. 지반에 대한 제약이 없고, 소음/진동/환경 문제로부터 자유롭고, 단시간에 소요의 강도를 얻을 수 있음.



흙-시멘트 (Soil Cement) 의 반응과 역할.

 - 함수비에 따라 강도의 발현, 응력-변형율, 탄성계수에 대한 연구에 따라 재료의 선택과 배합이 중요함.

 - 기본적으로 시멘트 양이 많아지면 강도 발현에는 효과가 있음.

 - 다양하고 객관적인 데이터 베이스를 통해 설계 기준 강도 및 배합비에 대한 기준 확립이 중요.

 - 주로 SCW 의 흙막이 용으로 많이 사용. (자립식 흙막이, 일체 효과가 좋음.

 - 해상 적용 시 고로 슬래그 시멘트를 이용해 내화학성, 장기강도 발현에 도움.

 - 토사의 함수비를 고려하여 W/C = 0.7~0.9 % 적용.

 - 물-시멘트 비가 큰 경우 잔류수의 블리딩 현상으로 인해 교반이 잘 되지 않음.



확인 시험

 - 실내 시험 : 일축압축강도시험, 삼축투수시험(투수계수), 동적 특성 확인 시험 등.

 - 현장 일축압축 강도의 50~60% 정도를 설계기준강도에 맞도록 설계 및 확인.



교반장비

 - 고압으로 심층혼합처리기 선단에 압송

 - 교반 날개를 이용한 슬러리를 연약지반과 혼합

 - DCM 에 고압 분사 방식도 있지만, 이는 다른 분사식 약액 주입 공법과 차이가 없다. (JSP, SGR, RIG 등)

 - 개량체 D1000 x 2 나, D1000 x 4 로 적용.
