Down Hole Test (다운홀, 탄성파 시험) 지진, 원위치

1.     개요

지반의 동적 물성치를 얻기 위한 원위치 시험으로 시추와 함께 진행한다. 지표면에서 P, S 파를 전달하여 지중 정보를 얻는 시험이다.



2.     목적

-       지진설계에 활용될 동적물성치 (전단탄성계수, 감쇄비) 확인

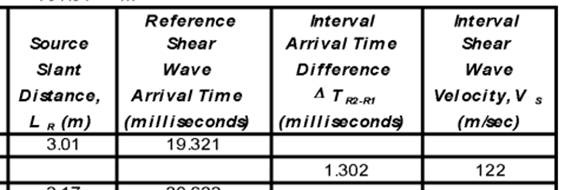

-       Vs 를 측정하여 지반의 등급을 설정. (탄성파 속도, 연암 800m/s 이상)

-       내진 등급에 따른 물성치 적용(특등급, 1등급, 2등급)



3.     순서

-       시추

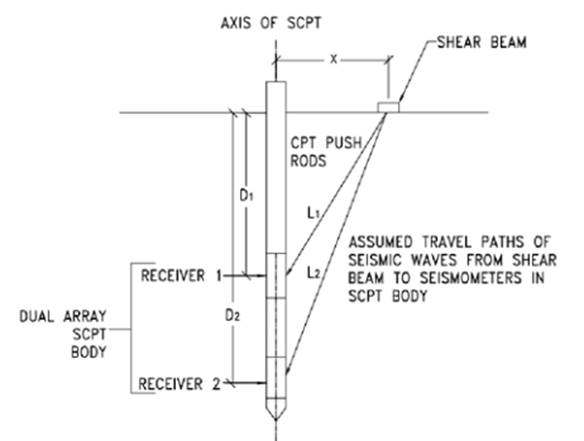

-       지오폰(수신기, Geophone) 삽입

-       Plate 지표면 장착

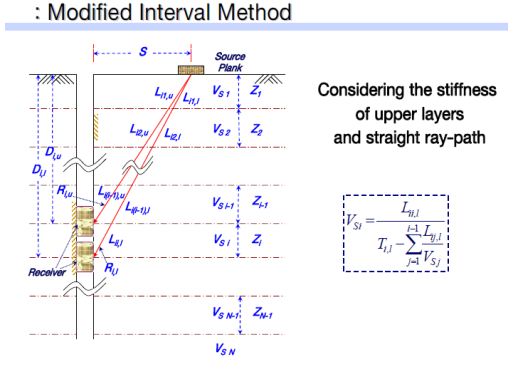

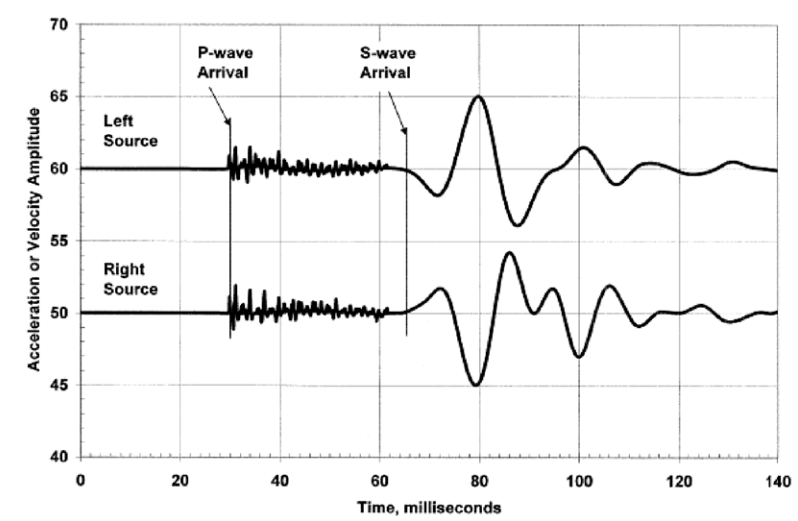

-       P파 (vertical), S파 (lateral) 송신 (지표면 plate 에서부터)

-       깊이 별로 확인









(PVC casing dia : 2.75 in.)



4.     시험 시 유의 사항

-       내진 특등급 : 방송국, 유독/폭발물질 보관

-       내진 1등급 : 주요건물, 6층이상 아파트, 5000m2 이상 집회시설, 지진발생 전후 지속필요여부

-       탄성파속도 (shear wave velocity) 만으로 지반등급을 정하는 것은 위험하여, 다른 SPT, CPT 등과 혼용할 필요가 있음.

-       Packer 로 잘 막혀야 신호가 교란되지 않음.

-       지표면에서 파전달 위치는 평면 거리 3m 이내로 관리.

-       Casing 의 수직도 관리 필요.

-       지표면의 교란될만한 Concrete 들이 있는지 함께 고려할 필요 있음.
