Sheet Pile Calculation (시트파일 계산)
ENGINEER/토목-Civil반응형
제원 : 400x125x13 (60kg/m), Wale, Strut : H300x300x10x15
근입깊이 : Min. 3m
Program : GEO-05, 한계평형법
마찰각 : Sheet Pile 과 N value 기준으로 마찰력을 구하기 위함.
Input : 안전율 1.5, Coulomb Earth Pressure
Layer 별 중량, 내부마찰격, 점착력, 탄성계수
Strut 위치, 지하수위 고려.
Calculation Step : Subgrade reaction of Soil (스프링계수, 지반반력계수) 계산(입력)

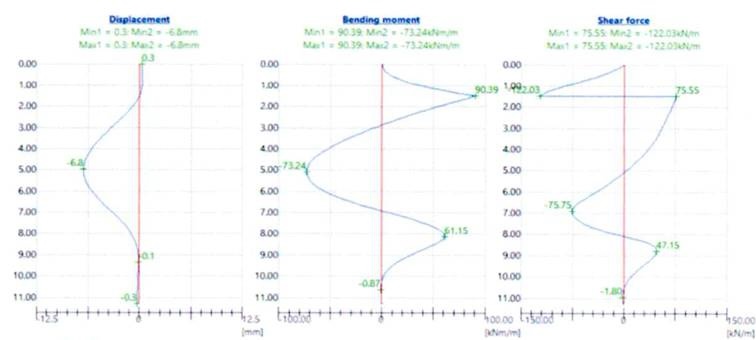

토압/변위 계산
SFD/BMD 계산
확인 : Allowable Deflection 확인 (L/360)
Piping Check : 수두차 i=h/L icr 1 로 가정. 안전율 2.0
Boiling Check : rsub 하중 / 정수압 = Effective Soil / Uplift. 안전율 1.5
Sheet pile 자체의 Bending/Shear check
Strut 의 Member check (Stress within allowable)
