부주면 마찰력, 강관파일 Goodman, 장경비, 중립점

부주면 마찰력 : 성토하중, 지하수위 하강, 추가 압밀

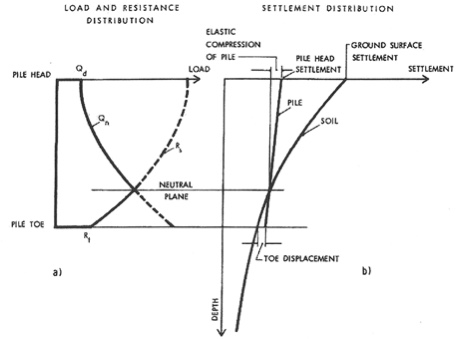

- 중립점 : 지표침하가 말뚝 침하보다 작아지는 지점.

축하중이 주면 마찰력을 넘어서는 지점. (선단지지력이 필요한 시점)
경험식 : 마찰말뚝 – 0.8, 사질 – 0.9, 암반선단 – 1.0 (구조물 기초설계기준)

- 안전율 적용 방식 : 안전율로 나누고 부주면 마찰력을 뺀 값을 허용하중으로 할지, 부주면 마찰력을 빼고 안전율로 나눈 것을 허용으로 할지.

- 대책

1. 시공순서 : 중앙에서 외측 (지반 이완 방지, 지반 교란 방지), 내부에서 외부.
2. 선행하중 – 강제 압밀
3. 표면적 증대, 역청재 코팅
4. 큰케이싱, 희생말뚝
5. 연약지반 15m 이하, 침하정지, 침하 속도 2cm/년 이하인 경우 부마찰력 고려 필요없음.

Goodman 암반 강관말뚝 : Qa = 1/3 qu Nr (Nr = 1~3) (qu=quc(일압)/5)

암반 말뚝 지지력
1. 경험적 : 경암 250t/m2, 연암 60t/m2 등
2. 일축압축강도 활용 (CFE, Canadian Foundation Engineering) : qall = K x quc (K0.1~0.4, 불연속면 간격)
3. 정역학적지지력공식

장경비 : 감소율 (L/D-n) (현타 60, 강관 100)
용접이음 발생시 5% 씩 저감.
- 말뚝의 편심이나 휨이 일어나는 경우 품질의 유지 어려움 등을 고려하기 위함.
- 감소율 : 장경비에 의한 말뚝의 허용응력 감소율
- 장경비 상한계 (현타 80, PHC 110) 이상 긴 말뚝은 설계하지 않는 것이 좋다.
- 보통은 (-) 가 되어 감소율이 없으나 정말 긴 경우에 감소율이 생김.

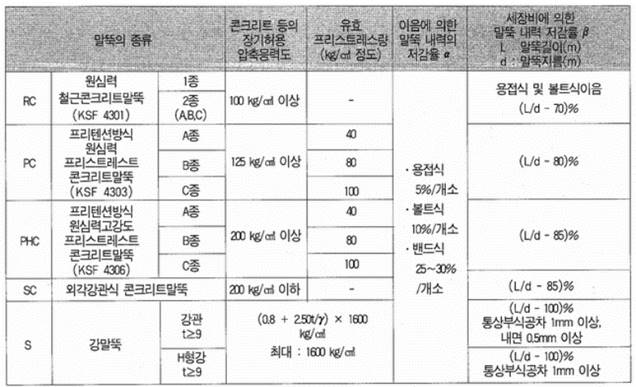

말뚝의 지내력 저감률
(이음효율, 장경비)
