동상은 동토지반의 대표적인 특성

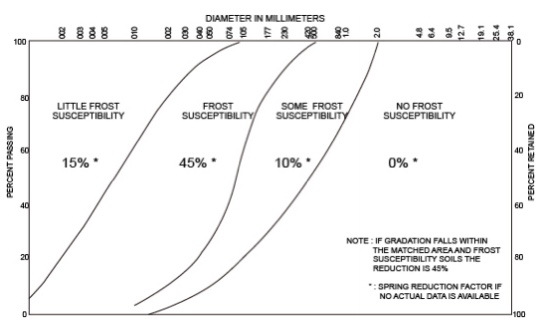

1. 입도에 의한 구분 : 미립자를 포함한 지반이 동상에 민감.
- 0.02mm 통과량 및 균등계수(Cu) : 0.02mm 1% 이하는 안생김. Cu>5 + 0.02mm 3% 이상, Cu<5 + 0.02mm 10% 이상.
- SM/SC



2. 동상시험에 의한 민감성 판정 : 온도제어형 삼축셀 이용
동상률(mm/day)과 동상비 계산
O-ring, 물채움
LVDT, TDR



3. 복합적인 분석
0.02mm 이 5% 만 넘어도 susceptibility 가 커짐.
4. 입도를 크게 하여 (자갈, 쇄석) 동상을 방지.




부동토 부동수 동결토

흙 = 토립자 + 공기 + 물
동결심도 = 토립자 + 공기 + 얼음 + 부동수
낮은 온도에서도 얼지 않고 토립자를 감싸고 강하게 연결되어 있음.
이유 : 모관의 영향 (실트질), 흙입자의 흡착력.
TDR 을 통한 부동수분 측정. (전자기파, 속도, 왕복, 함수비)
부동수분은 -5도 까지 급격히 감소 (얼음으로 변화)

연결고리 : 동결심도, 강도감소. 점토함유량, 모관상승고, 수정동결지수, 동상, 융해, 변형률


흙 내부 수분 함량 측정 방법

1)     중량법 : 노건조 시료 이용. 함수비 측정. (Ww/Ws)
2)     중성자법 : 용적수분함량을 비파괴적으로 측정. 바사능 탐지기 이용.
3)     TDR (Time Domain Reflectometry) : 계측기에서 고주파 발생. 다시 돌아오는 전파속도를 통해 수분함량 측정.
(물순환 특성 측정)
4)     사이크로미터(Psychrometer) : 공극 내 증기압을 측정. 포텐셜(에너지 개념)을 측정. 습도계 개념으로 센서가 토양내 증기압을 읽어 감지.
