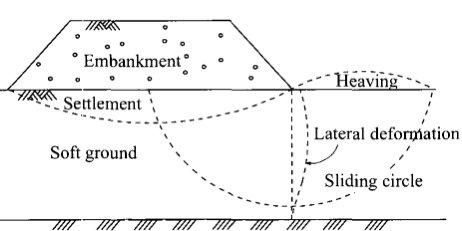

연약지반 성토시, 교대배면 성토시 발생 가능한 측방유동
성토 -> 지중응력 증가, 과잉간극수압 -> 강도저하, 소성증대, 소성평형상태, 측방유동발생 (과잉간극수압이 천천히 소산될 때까지)
: 그동안 측방유동에 의한 지반융기, 측방변위 발생




1.     Marche & Chapuis 무차원계수 R
-       유효연직압 q, 측방변형량 d



사면 안전율이 클수록 R값이 유지. 안전 (1.4 이상)
연약지반의 두께가 두꺼울수록 큰 사면안전율을 확보해야 함.


2.     Tschebotarioff 간편법
-       성토높이 산정.
-       비배수전단강도의 3배이상의 상재압이 생기면 전단변형 시작.


3.0 c ~ 5.14 c 로 관리필요.

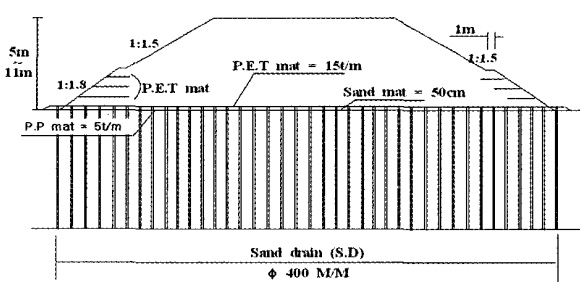

기본적인 성토 현장



Sand drain (Pack/Plastic)
Sand Mat, PE sheet, PP mat
소단 5m 마다, 1m 폭
사면 경사 1:1.2~1:1.5
측방변위 : 침하량의 10%~20% 정도
